Shelly SSR Add-on (Accesoriu pentru The Pill by Shelly)

Description

Add-on-ul Shelly SSR extinde The Pill by Shelly într-un controler compact pentru două sarcini DC independente de până la 30 V / 300 mA pe canal. Datorită releelor în stare solidă izolate galvanic, comută silențios, sigur și fiabil - ideal pentru benzi LED, ventilatoare mici, solenoizi și alte dispozitive de joasă tensiune.

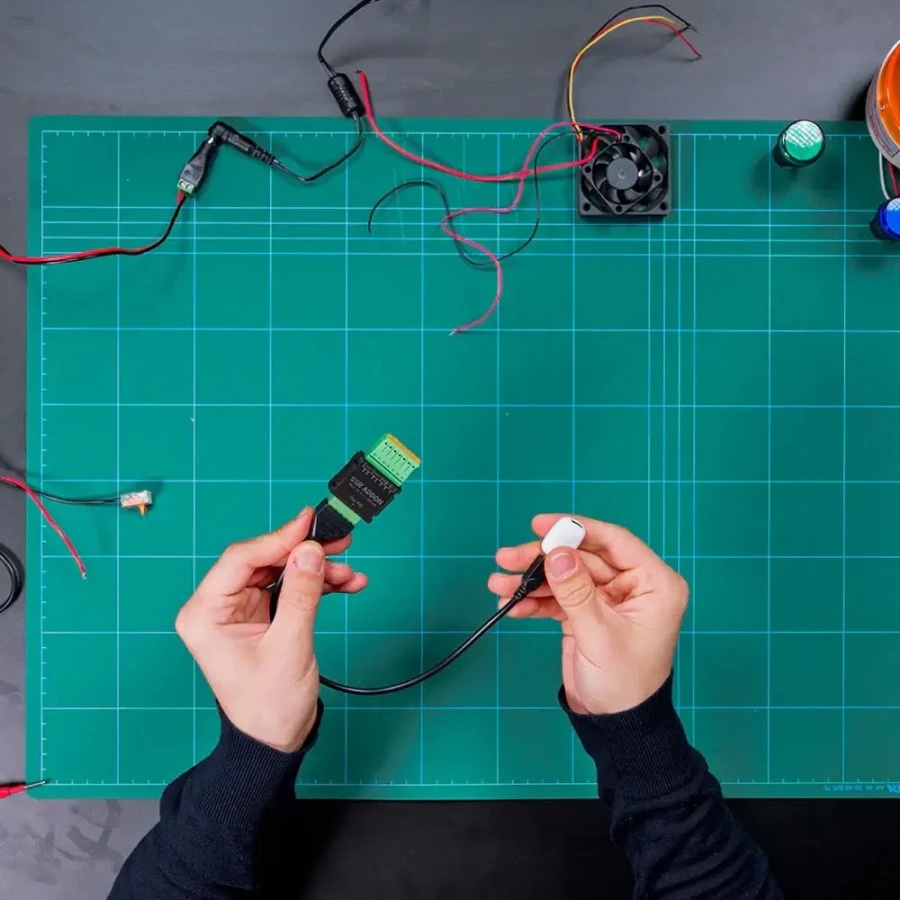

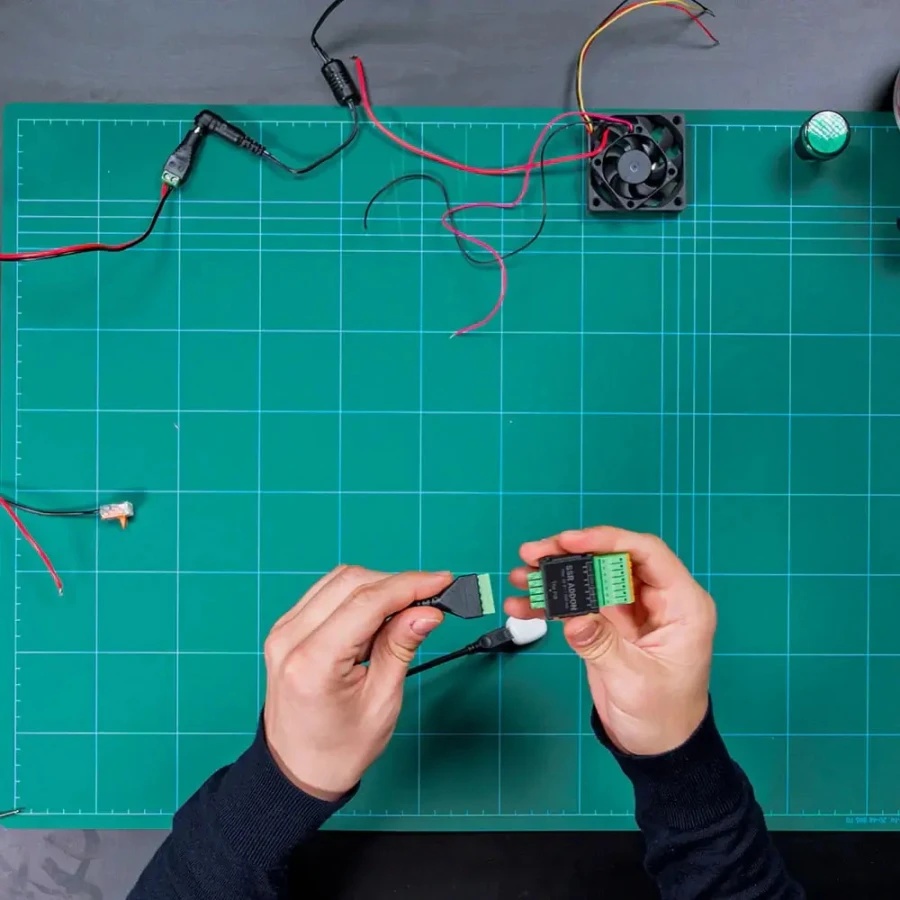

Pentru a-l conecta la The Pill, aveți nevoie de Add-on-ul Micro USB la 5 terminale (obligatoriu). Pentru mai multe accesorii compatibile, răsfoiți senzorii universali sau gama completă Shelly.

De ce veți dori Add-on-ul SSR
Când proiectul dvs. are nevoie de comutare DC curată, fără clicuri, SSR este alegerea profesională. Folosiți-l pentru a automatiza ventilația într-o incintă, a declanșa o supapă de putere redusă sau a porni/opri un semnal luminos pe baza programelor, scenelor sau logicii senzorilor de la The Pill by Shelly.

2 canale SSR independente: comutați LOAD1 și LOAD2 separat (max. 30 V CC / 300 mA fiecare)
Izolare galvanică: separare electrică îmbunătățită pentru un control mai sigur la joasă tensiune
1 intrare/ieșire configurabilă (IO3, logică de 3,3 V): setată ca intrare digitală sau ieșire digitală
Terminale opționale de 5 V / GND: referință de alimentare practică sau alimentare periferică (dependent de proiect)
Caze de utilizare pentru controlul CC al casei inteligente și DIY
Automatizare ventilator CC și ventilație: porniți ventilatoarele conform unui program sau în funcție de temperatură (împerecheați cu senzorul de temperatură DS18B20)

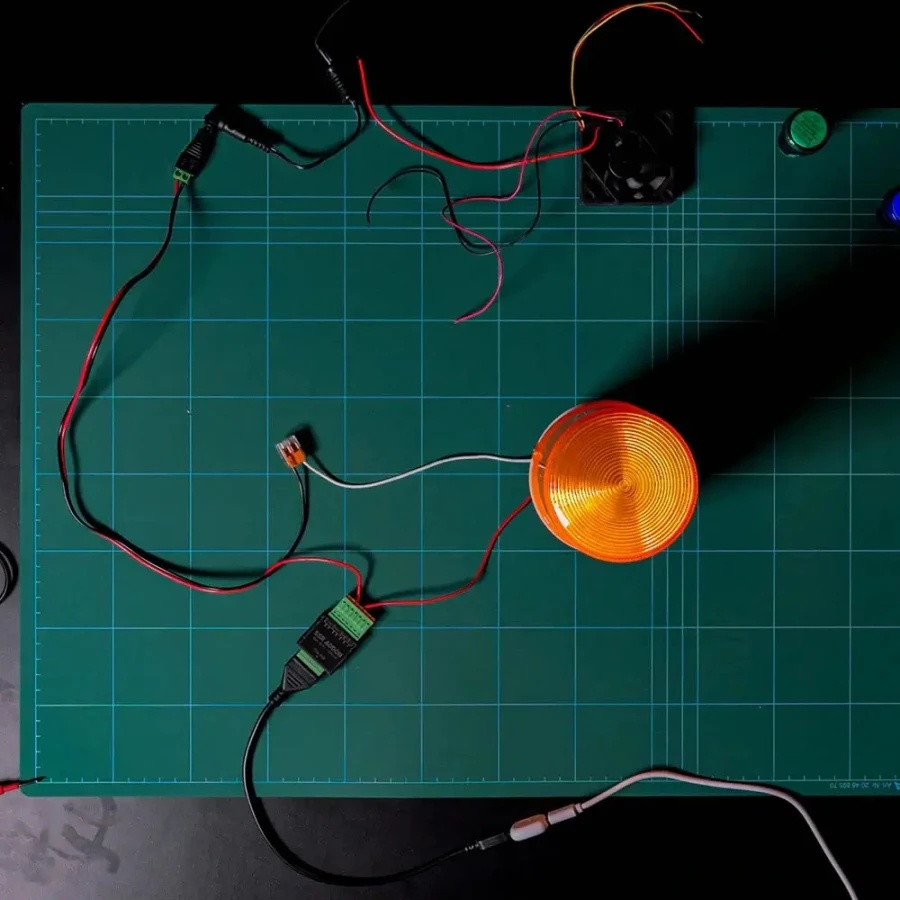

Indicatoare LED / sarcini LED mici: comutare silențioasă pentru lumini de stare și benzi de alimentare redusă
Valve și zăvoare automate: controlați solenoizi mici în configurații de acces, irigații sau laboratoare
Controlul a două sarcini într-o singură configurație: canale separate pentru „dispozitiv + lumină de avertizare” sau „ventilator + valvă”
Sfat pentru proiecte extinse: dacă aveți nevoie și de detectare a tensiunii CC, combinați configurația cu extensia analogică 0–30 V pentru The Pill.

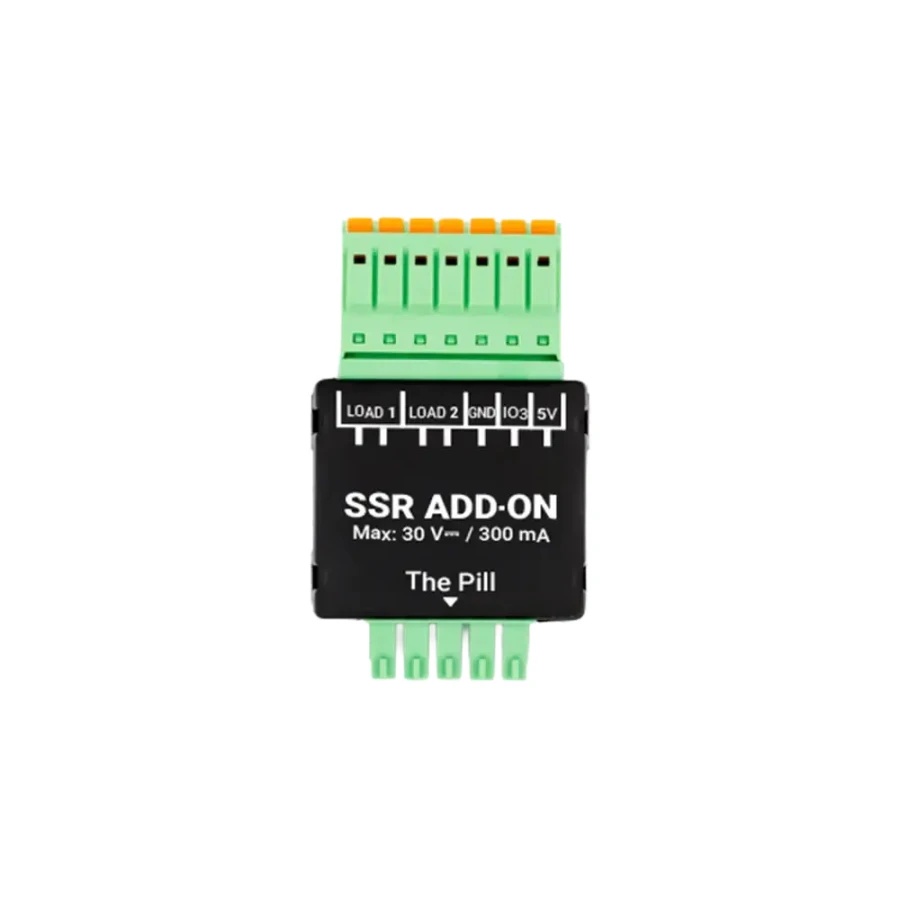

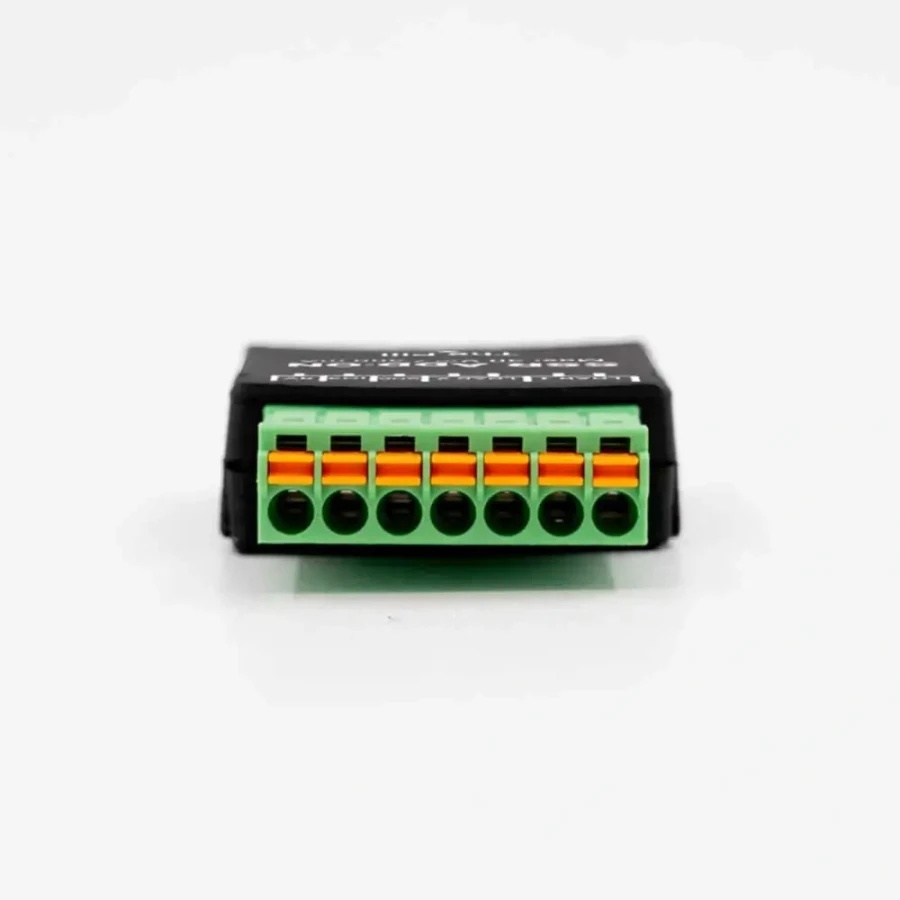

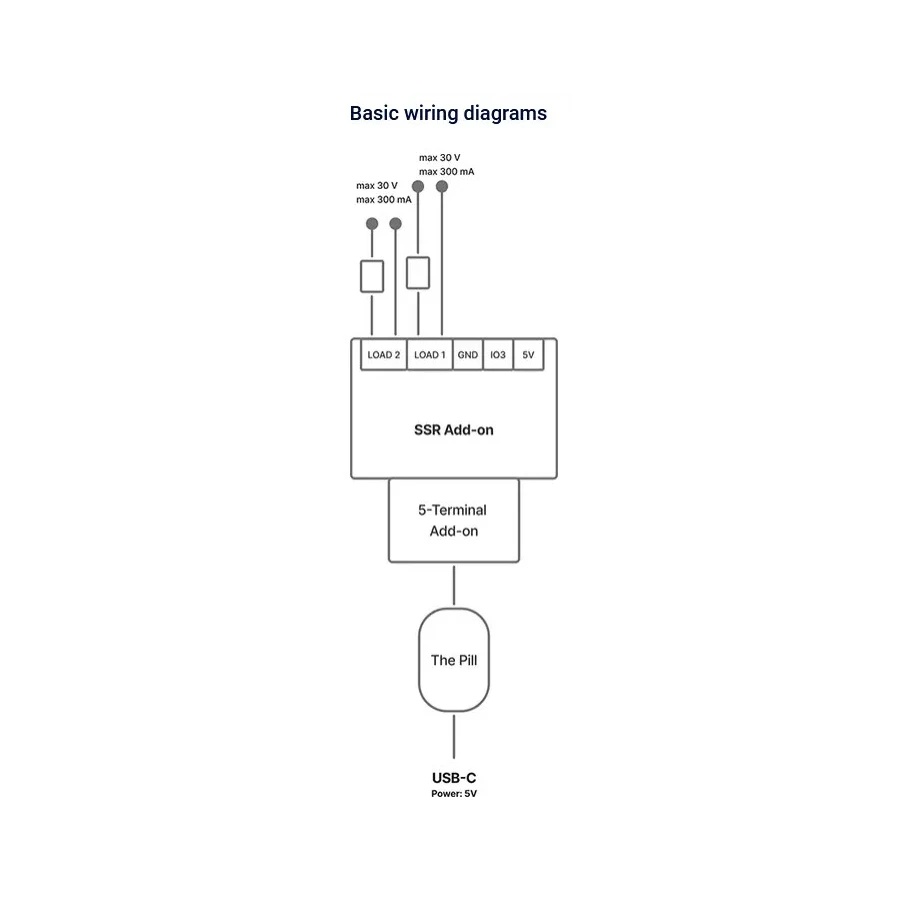

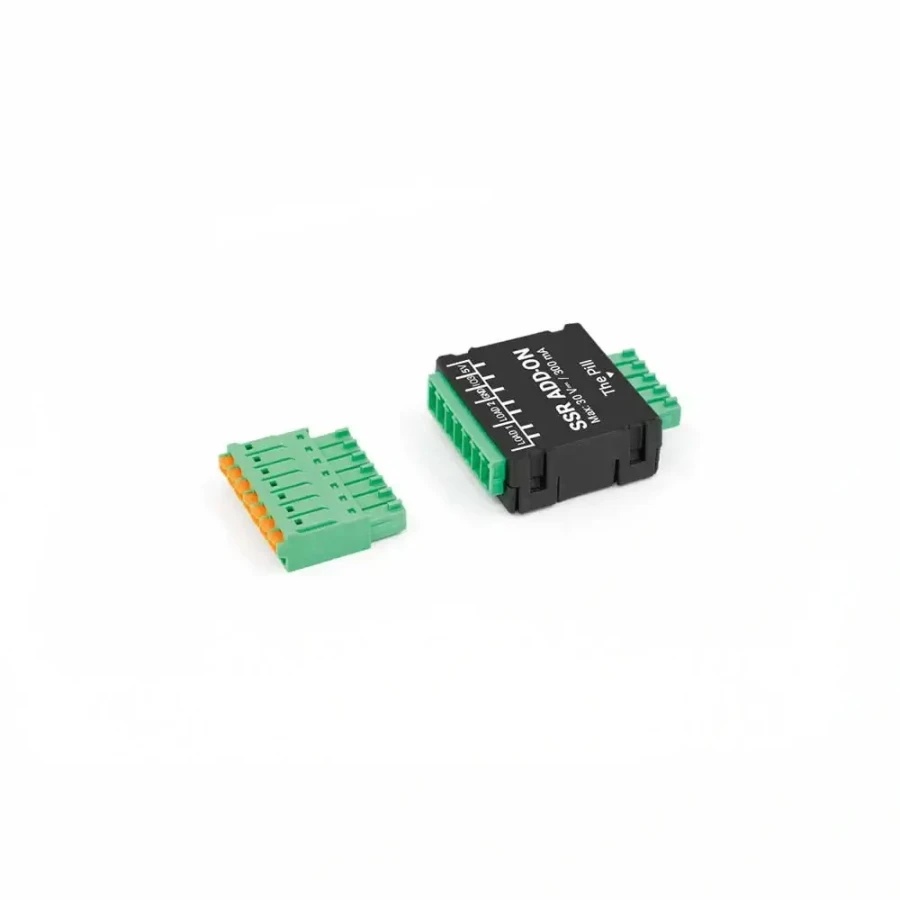

Interfețe electrice (terminale și semnale)
Ieșiri: LOAD1, LOAD2 – ieșiri releu semiconductor fără potențial (fiecare max. 30 V CC / 300 mA)
Intrare/Ieșire: IO3 – I/O digital configurabil (nivel logic 3,3 V)
Alimentare (opțional): 5V, GND – terminale de alimentare / masă de referință
Interfață addon: conector pentru add-on-ul cu 5 terminale necesar pentru conectarea cu The Pill
Specificații tehnice
Consum de energie: < 0,6 W
Tensiune maximă de comutare: 30 V CC
Curent maxim de comutare: 300 mA (per canal)
Dimensiuni (Î×L×A): 36 × 31 × 11,5 mm
Greutate: 12 g
Culoare: Negru
Temperatură de funcționare: 0 până la 40 °C
Temperatură de depozitare: -20 până la 40 °C
Umiditate: 30% până la 70% RH
Altitudine maximă: 2000 m

Note practice pentru comutare sigură
Dispozitivul suplimentar Shelly SSR este destinat exclusiv sarcinilor de curent continuu de joasă tensiune (până la 30 V CC / 300 mA per canal). Pentru comutarea rețelei, alegeți un releu Shelly dedicat din categoria Shelly.
