Contor inteligent de energie în trei faze Qubino

Description

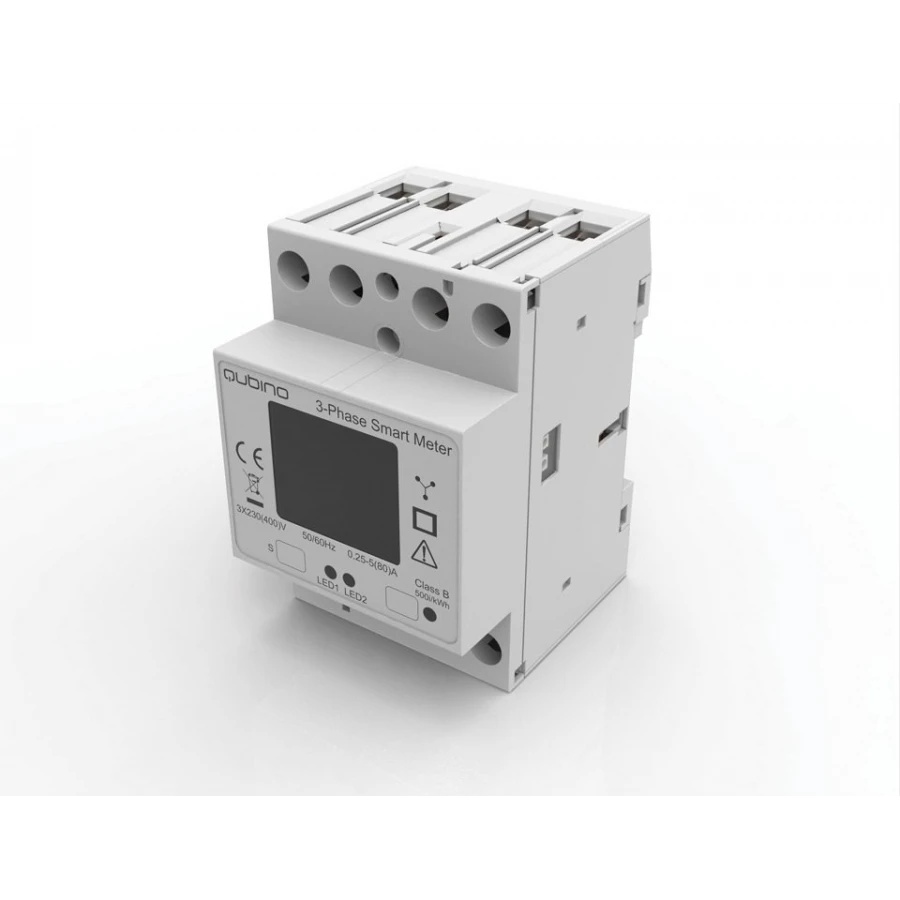

Contor inteligent în trei faze Qubino (ZMNHXD1)
Modulul DIN de contor inteligent trifazat Z-Wave Plus Qubino este conceput pentru a fi utilizat pentru măsurători de energie în instalațiile de rețea electrică trifazată și poate fi utilizat în aplicații rezidențiale, industriale și de utilități. Contorul inteligent Qubino 3-Phase măsoară energia direct în rețelele cu 4 fire, conform principiului prelevării rapide a semnalelor de tensiune și curent. Un microprocesor încorporat calculează energia, puterea și factorul de putere din semnalele măsurate.

Modulul DIN de contor inteligent trifazat Qubino poate fi controlat prin rețeaua Z-wave și acționează ca un repetor pentru a îmbunătăți raza și stabilitatea unei rețele Z-wave. Modulul este proiectat pentru a fi montat pe șină DIN.

Detalii tehnice:

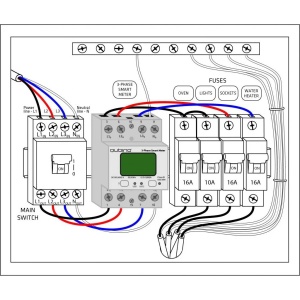

Borne principale (L1I, L2I, L3I, NO, L1O, L2O, L3O, NO)

Capacitate contacte: 2,5 ... 16 (25) mm2
Șuruburi de conectare: M5
Cuplu maxim: 3,5 Nm (PZ2)
Borne opționale (DI, DO)

Capacitate de contact: 1 ... 2,5 mm2
Șuruburi: M3
Cuplu maxim: 1,2 Nm
Intrare de măsurare

Tip (conexiune): trifazat (4u)
Curent de bază (Ib): 5 A
Curent maxim (Imax): 80 A
Curent minim (Imin): 0,25 A
Curent de pornire: 20 mA
Tensiune de referință (Un): 3x230 V / 400V
Consum de energie la Un < 8VA
Frecvența nominală (fn): 50 și 60 Hz
Precizie

Energie și putere activă

Standard EN 62053-21 clasa 1
Standard EN 50470-3 clasa B
Energia reactivă

Standard EN 62053-23 Clasa 2
LED

Culoare: roșu
Frecvența pulsului: 500 imp/kWh
Led aprins: indicatie fara sarcina
Comunicare optică

Tip IR - folosit pentru controlul BICOM432-40-WM1
Intrare (16)

Tensiune nominală: 230 V (± 20%)
Rezistenta de intrare: 450 kOhm
LCD

Afișare 7+1 cifre (rezoluție 100Wh)
Siguranţă

Contor de interior: da
Gradul de poluare: 2
Clasa de protectie: II
Test de tensiune AC: 4 kV
Categoria de instalare: 300 Vrms cat. III
Standard: EN 50470
Condiții de mediu și EMC

Conform standardelor pentru contoarele de energie activă de interior.
Temperatura si conditiile climatice conform EN 62052-11
Condiții de mediu și siguranță:

Conform standardelor pentru contoarele de energie activă de interior.
Temperatura si conditiile climatice conform EN 62052-11
Protectie la praf/apa: IP20
Temperatura de functionare: -10 ... 55°C
Temperatura de depozitare: -40 ... 70°C
Material carcasă autostingabil, conform UL94 V
Contor de interior: da
Gradul de poluare: 2
Clasa de protectie: II
Test de tensiune AC: 4 kV
Categoria de instalare: 300 Vrms cat. III
Standard: EN 50470
Distanță: până la 30 m în interior (în funcție de materialele de construcție)
Greutate: 220 g
Greutate brută (ambalaj inclus): 240g
Instalare: șină DIN 35mm (EN 60715)
Dimensiuni: (L x A x A) 53,6 x 84 x 65mm
Dimensiuni pachet (L x A x A): 56 x 86 x 70mm
Culoare: RAL 7035
