SONOFF Dongle Plus 2674P10 – adaptor Zigbee (Dongle-PP10)

Descriere

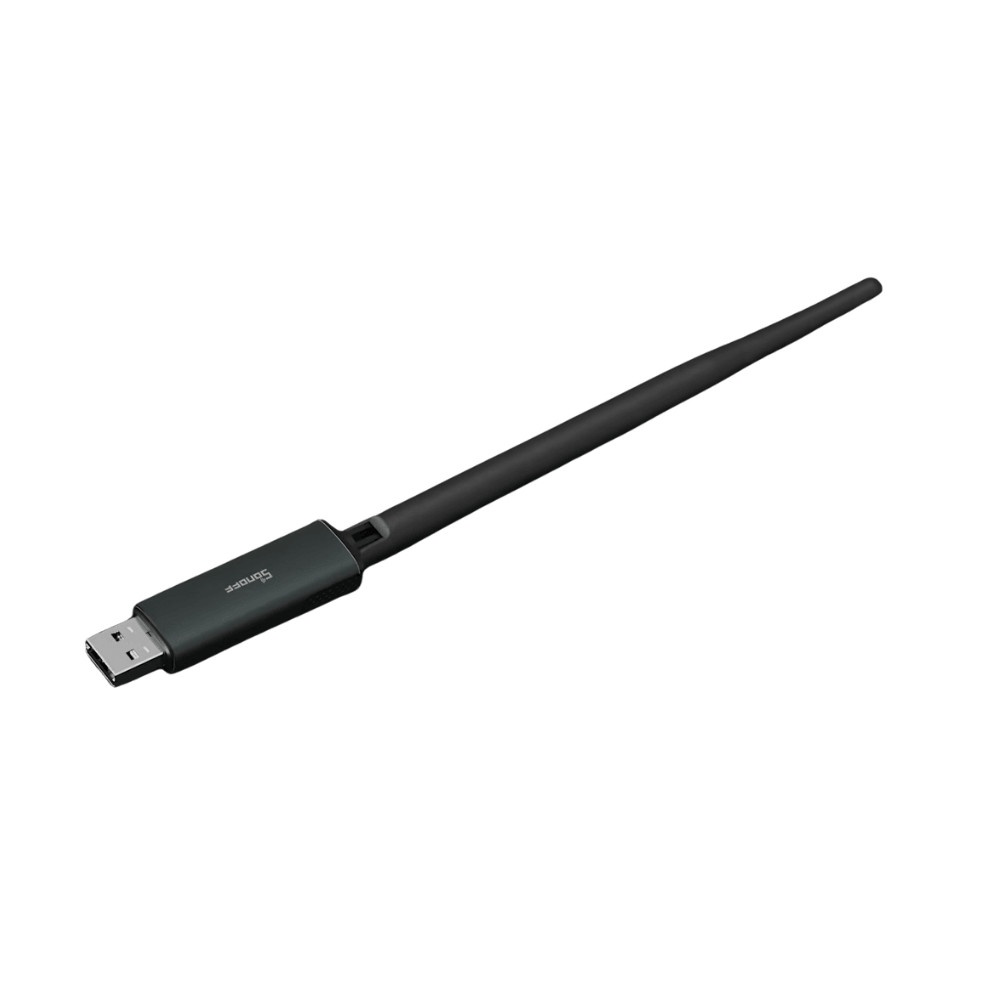

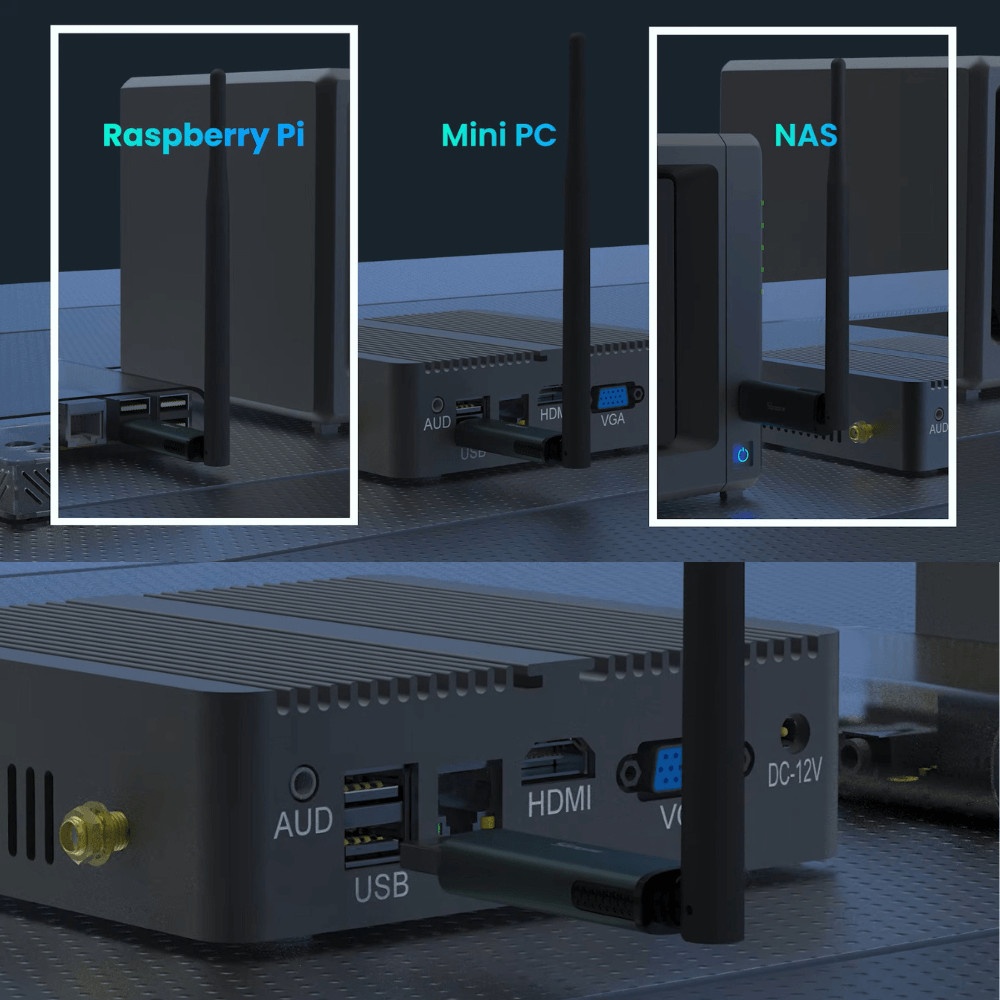

SONOFF Dongle Plus CC2674P10 (Dongle-PP10) este un adaptor radio USB Zigbee 3.0 și Thread conceput în principal pentru Home Assistant și alte sisteme open-source pentru casă inteligentă. Atunci când este conectat la un computer, mini PC sau alt dispozitiv gazdă, poate fi utilizat ca coordonator Zigbee, router Zigbee sau adaptor OpenThread RCP, în funcție de firmware-ul instalat.

Dongle-PP10 este echipat cu un sistem pe cip Texas Instruments CC2674P10, 1024 kB de memorie flash, 256 kB de RAM și un procesor Arm Cortex-M33 de 48 MHz. Radioul oferă o putere de transmisie de până la +20 dBm, în timp ce antena externă are un câștig nominal de 3 dBi. Producătorul specifică o rază de comunicare de până la 200 de metri în condiții de vizibilitate directă.

Dispozitivul este furnizat din fabrică cu firmware de coordonare Zigbee bazat pe Z-Stack, permițându-i să fie utilizat ca adaptor Zigbee pentru sisteme precum Zigbee2MQTT sau ZHA. Folosind SONOFF Dongle Flasher, se poate instala și un router Zigbee sau un firmware OpenThread RCP. În acest ultim caz, poate servi ca interfață radio pentru un sistem care rulează un serviciu OpenThread Border Router pentru dispozitive Thread și Matter over Thread. Deoarece Zigbee și Thread utilizează același radio, Dongle-PP10 poate îndeplini doar rolul radio corespunzător firmware-ului instalat în prezent la un moment dat.

Dongle-PP10 este o versiune îmbunătățită a ZBDongle-P anterior. În loc de CC2652P, acesta utilizează noul sistem pe cip CC2674P10, cu memorie flash și capacitate RAM semnificativ crescute, un procesor mai puternic și suport nativ pentru Thread. Carcasa a fost, de asemenea, făcută mai compactă, ceea ce face adaptorul mai ușor de utilizat alături de alte porturi USB.

Despre SONOFF

SONOFF produce dispozitive inteligente pentru casă, module de releu, contoare de energie, întrerupătoare de perete, senzori Zigbee, panouri de control, gateway-uri și diverse accesorii pentru instalații electrice. Gama sa de produse include dispozitive care utilizează comunicare Wi-Fi, Zigbee, Matter și LAN.

Dispozitivele SONOFF sunt construite în principal pe platforma eWeLink, dar multe produse pot fi integrate și cu Home Assistant, Zigbee2MQTT, ZHA, SmartThings, Alexa, Google Home și alte sisteme inteligente pentru casă. Pe lângă soluțiile rezidențiale pentru casă inteligentă, gama producătorului include dispozitive montate pe șină DIN, soluții de monitorizare a energiei și produse potrivite pentru instalații profesionale.

Caracteristici cheie ale produsului

CC2674P10 sistem pe cip: Echipat cu 1024 kB de memorie flash, 256 kB de RAM și un procesor Arm Cortex-M33 de 48 MHz.
Roluri radio multiple: În funcție de firmware-ul instalat, poate fi utilizat ca coordonator Zigbee, router Zigbee sau adaptor OpenThread RCP.
Firmware de coordonare Zigbee instalat din fabrică: Dongle-PP10 este furnizat cu firmware de coordonare bazat pe Z-Stack, permițându-i să creeze o rețea Zigbee și să gestioneze dispozitive Zigbee compatibile.
Putere de transmisie de până la +20 dBm: Puterea mare de transmisie radio și antena externă ajută la susținerea rețelelor Zigbee sau Thread mai mari.
Antenă externă: Antena are un câștig nominal de 3 dBi. Conform producătorului, optimizarea orientării antenei și a canalului radio poate oferi un câștig de până la 4,5 dBi.
Rază de comunicare de 200 de metri: Producătorul specifică o rază de transmisie a semnalului de până la 200 de metri în condiții de vizibilitate directă.
Cablu de extensie USB: Cablul de extensie USB de 1 metru inclus permite poziționarea adaptorului mai departe de computer sau SBC, contribuind la reducerea interferențelor radio.
Carcasă din aliaj de aluminiu: Carcasa metalică compactă oferă o carcasă durabilă pentru adaptor.
Securitate hardware TrustZone: Sistemul pe cip CC2674P10 acceptă tehnologia de securitate hardware Arm TrustZone.

Protocoale Smart Home și compatibilitate cu platformele

Zigbee 3.0: Cu firmware-ul corespunzător, poate fi utilizat ca și coordonator de rețea Zigbee sau router.
Thread: Cu firmware-ul OpenThread RCP, poate fi utilizat ca interfață radio a unei rețele Thread.
Matter over Thread: Cu firmware-ul OpenThread RCP și o gazdă care rulează OTBR, se poate crea o rețea Thread potrivită pentru conectarea dispozitivelor Matter over Thread.
Home Assistant: Poate fi utilizat ca și coordonator Zigbee cu ZHA sau Zigbee2MQTT sau ca adaptor Thread RCP alături de routerul OpenThread Border.
Zigbee2MQTT: Dongle-PP10 bazat pe CC2674P10 poate fi utilizat ca adaptor Texas Instruments Z-Stack acceptat.
ZHA: Cu firmware-ul coordonatorului Zigbee din fabrică, poate fi conectat la integrarea Home Assistant Zigbee Home Automation.
Router OpenThread Border: Cu firmware-ul OpenThread RCP, poate fi utilizat ca adaptor radio pentru serviciul OTBR.
MQTT: Când este utilizat cu Zigbee2MQTT, datele și controlul dispozitivului Zigbee pot fi integrate cu alte sisteme prin MQTT.

eWeLink CUBE: Adaptorul poate fi utilizat și cu eWeLink CUBE OS pentru a gestiona dispozitivele Zigbee și a conecta dispozitive compatibile la sistemele Matter.

Alte sisteme open-source: Compatibilitatea depinde în primul rând de dacă sistemul respectiv acceptă adaptoare Texas Instruments Zigbee. Producătorul oferă informații despre compatibilitate pentru sisteme precum Home Assistant, Zigbee2MQTT, ioBroker, Domoticz și openHAB.

Funcții electrice

Alimentare: 5 V CC, 500 mA.

Metodă de alimentare: Dispozitivul este alimentat direct din portul USB al dispozitivului gazdă.
Conexiune de date USB: Comunicarea serială dintre adaptorul radio și dispozitivul gazdă are loc prin USB.
Convertor USB-serial: CP2102N.
Consum de energie în standby: 40 mW.

Specificații tehnice

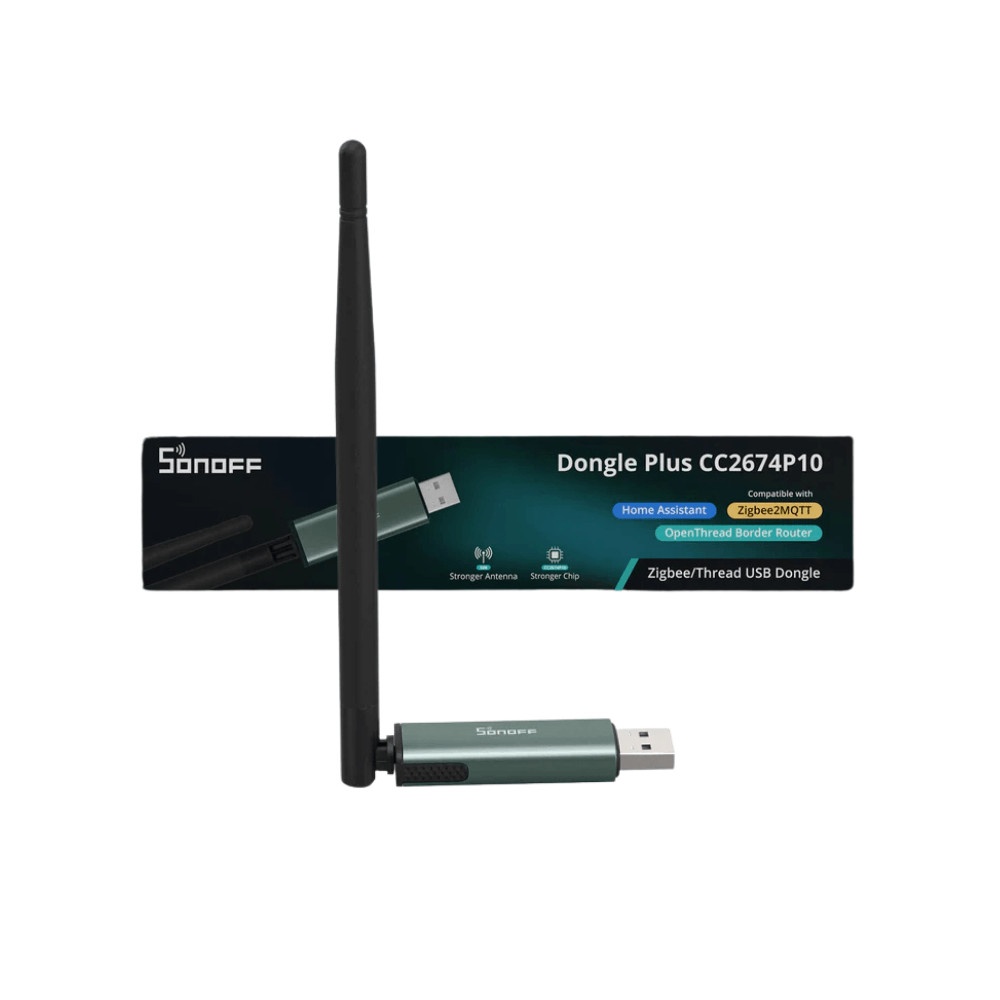

Nume produs: Dongle Plus CC2674P10
Model: Dongle-PP10
Tip produs: Adaptor radio USB Zigbee / Thread
Sistem pe cip: Texas Instruments CC2674P10
Procesor: Arm Cortex-M33, 48 MHz
Memorie flash: 1024 kB
RAM: 256 kB
Convertor USB-serial: CP2102N
Intrare: 5 V CC, 500 mA
Consum de energie în standby: 40 mW
Frecvență radio: 2,4 GHz
Standard RF: IEEE 802.15.4 / Zigbee 3.0
Putere maximă de transmisie radio: +20 dBm
Câștig nominal al antenei: 3 dBi
Rază de transmisie a semnalului: 200 m în condiții de vizibilitate directă
Temperatură de funcționare: -10 °C până la +60 °C
Umiditate de funcționare: 0–95% umiditate relativă
Sisteme de operare acceptate: Medii Windows, Ubuntu, Raspberry Pi OS / Raspbian și Docker
Dimensiuni: 18 × 10,5 × 214 mm
Carcasă: Aliaj de aluminiu
