Senzor de miscare pentru aprinderea sistemului de iluminat

Descriere

Detectorul de mișcare este proiectat pentru comandarea sistemului de iluminare sau a altor dispozitive electrice alimentate cu curent electric 230V AC. Atunci când este detectată mișcarea în câmpul vizual al senzorului, receptorul este alimentat cu energie electrică pentru o perioadă de timp determinată de setările temporizatorului încorporat. În plus, unitatea este echipată cu un senzor de intensitate a luminii și un regulator al nivelului maxim de lumină la care va trebui să funcționeze detectorul.

Detectorul este prevăzut cu un întrerupător în afara modului PIR, prin intermediul căruia detectorul controlează alimentarea cu energie a receptorului și vă permite să porniți sau să opriți dispozitivul comandat - ocolind starea detectorului. The maximum load of the relay used in the detector is 1200W for a resistive load or 300W for an inductive load.

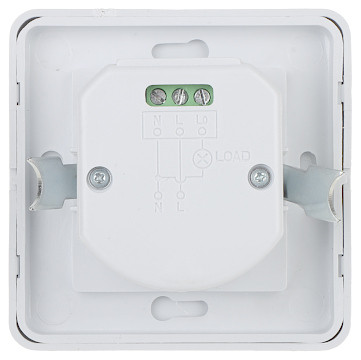

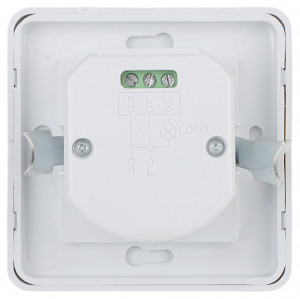

Dispozitivul este proiectat pentru a fi montat cu ajutorul unor gheare sau șuruburi, într-o cutie de montaj încastrată electrică standard, cu un diametru de Ø60mm.

SPECIFICAŢII

Tip senzor: PIR
Unghi de detecţie: 160 °
Rază de acţiune: 9 m
Utilizare: Pentru utilizare în interior

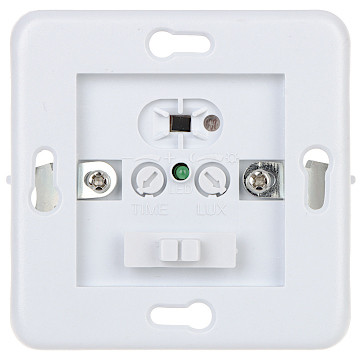

Reglare sensibilitate: 3 ... 2000 Lux (reglare manuală)
Înălţimea de montare recomandată: 1.0 ... 1.8 m deasupra pardoselii (montare pe perete)
Reglarea sistemului de prindere:
Reglarea timpului de aprindere a sistemului de iluminat.: 10 s ... 7 minute
Sarcină maximă pe ieșiri: 1200 W (sarcină rezistivă)
300 W (sarcină inductivă)
Nu reacționează la animale de casă:

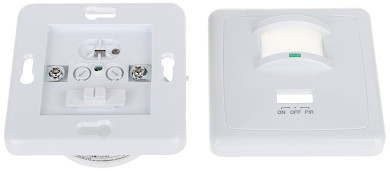

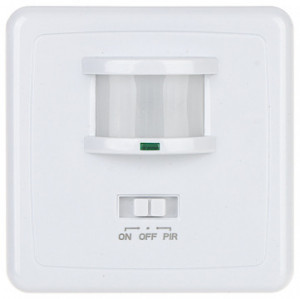

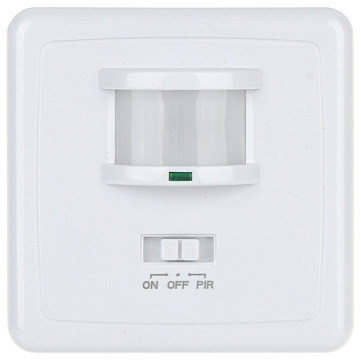

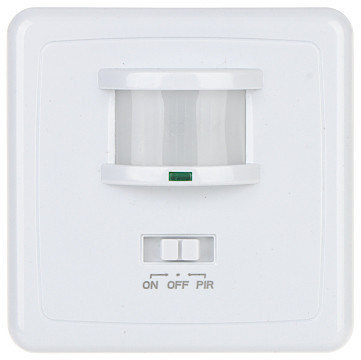

Caracteristici principale: Moduri de funcţionare :
ON - tensiune conectată pentru receptor,
OFF - tensiune deconectată pentru receptor,
PIR - tensiunea pentru receptor este controlată de detectorul de mișcare
Alimentare: 220 V ... 240 V AC @ 50Hz
Indice protecție IP: IP20
Culoare: Alb
Greutate: 0.1 kg
Dimensiuni: 79 x 79 x 55 mm
Temperatură de lucru: -18 °C ... 40 °C
