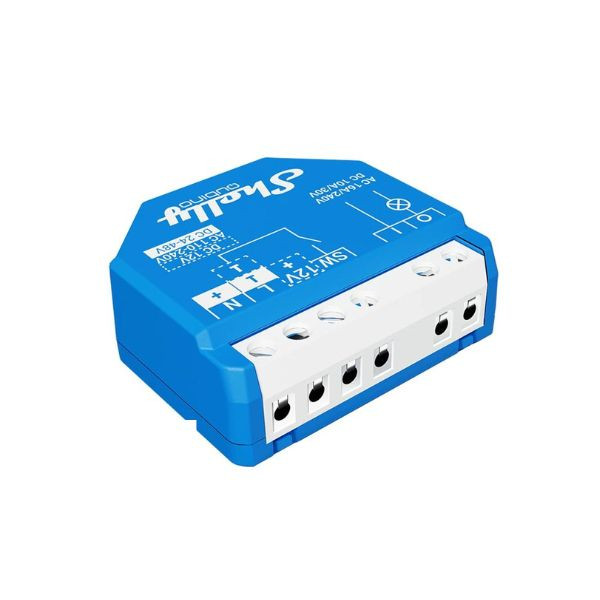

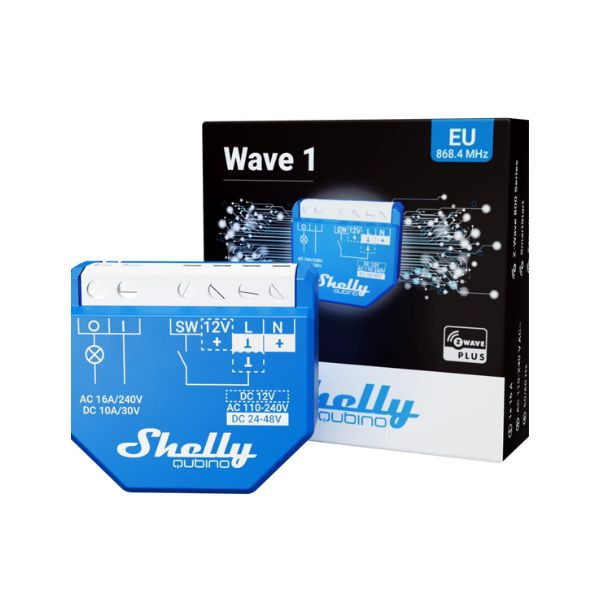

Releu inteligent Shelly Qubino Wave 1 cu 1 canal, protocol Z-Wave

Descriere

Shelly Qubino Wave 1 este un modul de relee inteligente, parte a familiei Shelly Wave, care utilizează protocolul Z-Wave pentru comunicare (868,42 MHz în Europa). Deoarece Z-Wave este un protocol smartwave, a fost dezvoltat special pentru comunicarea între dispozitive inteligente. Datorită frecvenței sub-gigahertz, propagarea semnalului este bună și datorită topologiei rețelei Z-Wave MESH, dispozitivele aflate la distanță de unitatea centrală pot comunica corect (dispozitivele aflate sub alimentare continuă acționează ca relee de semnal). Dispozitivele Z-Wave au nevoie de un hub Z-Wave sau de un coordonator USB (conectat la un miniPC, de exemplu) pentru a funcționa. Protocolul Z-Wave utilizează o clasă de comandă de comunicare unificată, astfel încât mii de produse de la sute de mărci diferite sunt compatibile între ele, iar dispozitivele dintr-un sistem Z-Wave pot lucra împreună ca o rețea. O rețea Z-Wawe poate conține până la 232 de dispozitive. Un avantaj suplimentar al protocolului Z-Wave este că acceptă grupuri de asociere, care permit crearea de asocieri directe între dispozitivele individuale din rețea. Un avantaj suplimentar al dispozitivelor Z-Wave este că pot fi configurate cu o serie de parametri la nivel de protocol, astfel încât să poată fi personalizate pentru a răspunde celor mai specifice nevoi.

Modulul de relee inteligente Shelly Wave 1, poate fi alimentat de la 12 VDC DC (pe o bornă de linie separată) 24-48 VDC și 230 VAC AC, cu control de contact uscat între bornele liniei de ieșire. Modulul este echipat si cu protectie la supraincalzire, asigurand o functionare sigura chiar si in spatii mici cu prize de perete.

Asociere:
modulul are un buton „S”, care este un buton funcțional. Acest buton este folosit pentru a porni procesele de asociere, dezasociere și resetare din fabrică. Aceste funcții sunt disponibile pentru o perioadă limitată de timp după pornire.

Asociere/Eliminare/Resetare din fabrică:
Apăsați și mențineți apăsat butonul „S” pentru a asocia până când LED-ul de stare devine albastru. Apoi apăsați direct butonul „S” din nou (min 2 secunde) pentru a iniția starea de asociere/deconectare.

Specificații:

- Ieșire: Contact uscat
- Curent maxim: 230 VAC 16A (cu sarcină rezistivă),
30 VDC 10A (cu sarcină rezistivă)
- Consum redus de energie în standby: 0,3 W.
- Protocol de comunicare: Z-Wave 800
- Frecvența Z-Wave: 868,4 MHz (UE)
- Raza de acțiune: până la 40 m în interiorul clădirii (pereții pot fi redusi cu plăci)
- SmartStart: DA
- Criptare S2: DA
- Funcția de repetor Z-Wave: DA
- Actualizare firmware wireless (OTA): DA
- Temperatura de functionare: -20 - +40 °C

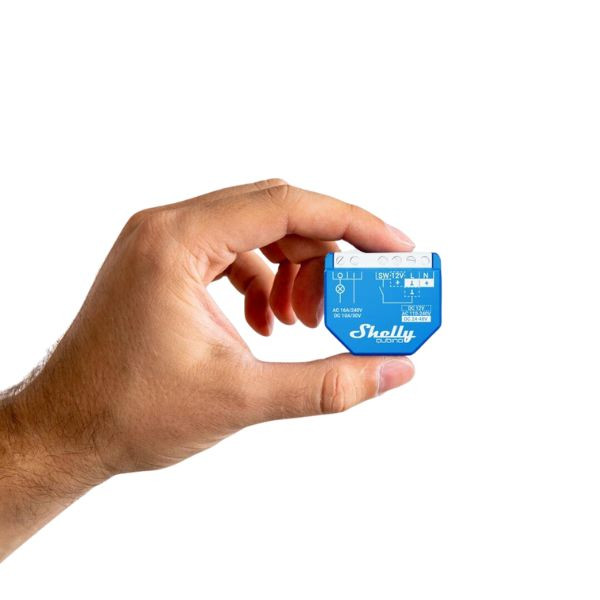

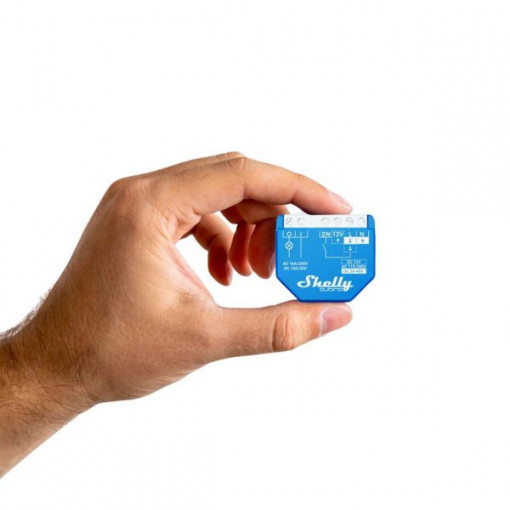

- Dimensiune: 37 x 42 x 16 mm - Greutate: 37g

Opțiuni de montare:

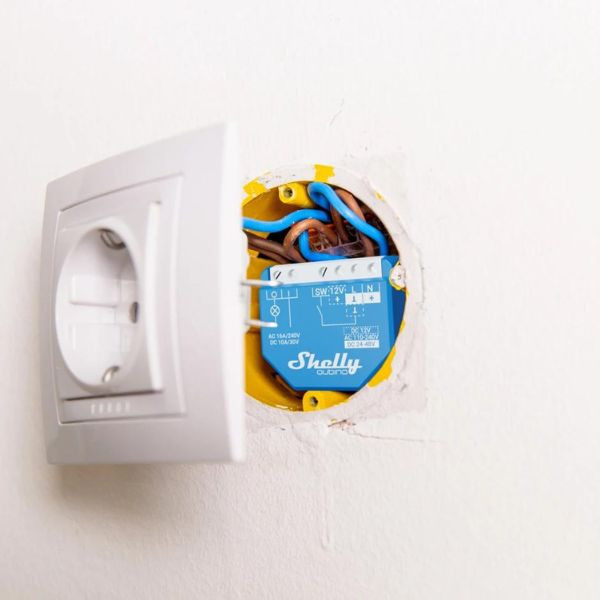

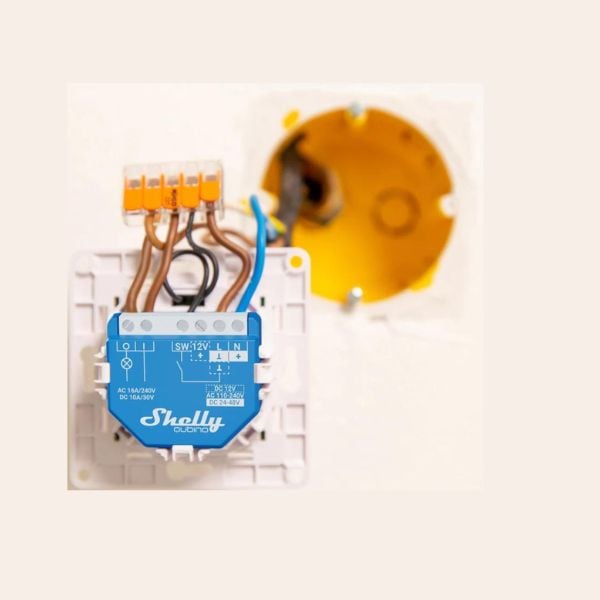

- Se potrivește de obicei într-o cutie de montare de dimensiune standard, dar se recomandă o cutie de montare încasabilă pentru a accelera timpul de instalare a modulului
- Adaptorul pentru șină DIN (produs separat) poate fi utilizat pentru montare pe șine de pălărie, în linie.

Ca și alte relee inteligente, acesta necesită nu numai un fir de fază, ci și un fir neutru.
